Wojskowy samolot transportowy działa jak latająca platforma logistyczna. Jego konstrukcja służy przede wszystkim przerzutowi pojazdów, sprzętu, żołnierzy i zaopatrzenia, dlatego liczą się szeroka ładownia, duży prześwit, rampy oraz możliwość operowania z lotnisk o ograniczonej infrastrukturze, a nie komfort pasażerów.
Dlaczego transportowiec ma taką sylwetkę?

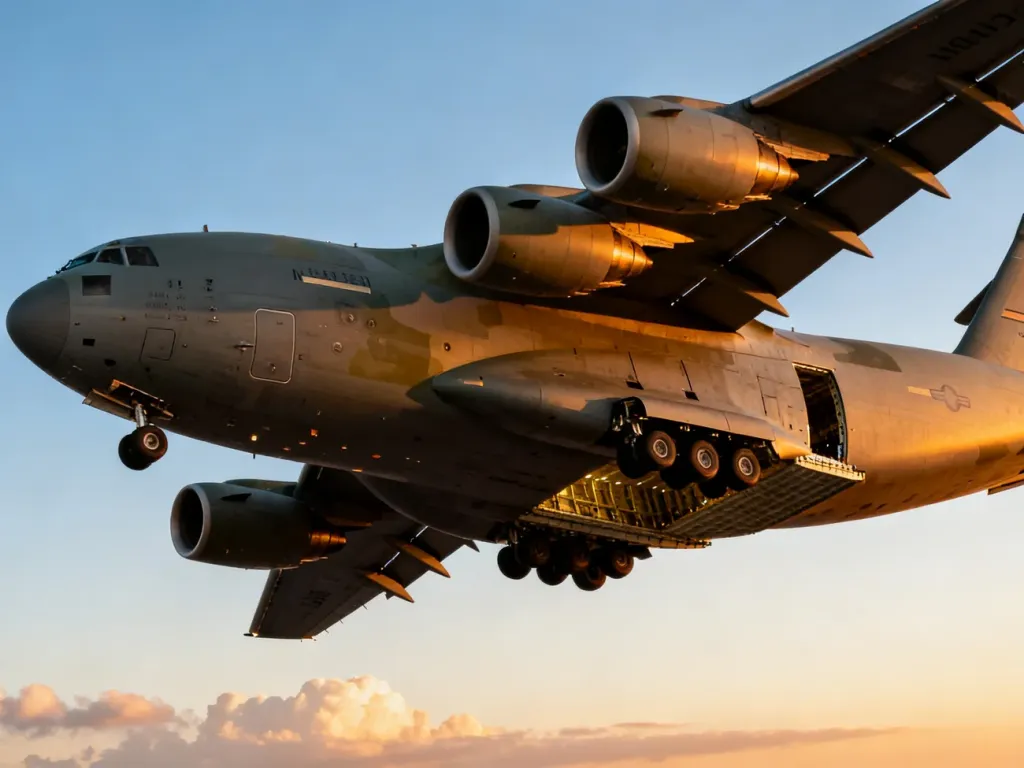

Ciężki transportowiec wojskowy musi pomieścić ładunki o dużych gabarytach, przenieść ich masę i umożliwić szybki załadunek bez rozbudowanego sprzętu naziemnego. Stąd masywny, często pudełkowaty kadłub, wysokie podwozie i skrzydła umieszczone wysoko na kadłubie.
Górnopłat to samolot, w którym skrzydła znajdują się nad kadłubem. Takie położenie zwiększa prześwit pod silnikami i pod ładownią. Ma to znaczenie podczas operowania z pasów o słabszej nawierzchni, gdzie kamienie lub inne zanieczyszczenia mogłyby zostać zassane przez silniki. Wyższe skrzydło ułatwia też zaprojektowanie rampy oraz wysokiego wnętrza ładowni.
Z tyłu często znajduje się usterzenie typu T. Statecznik poziomy jest wtedy umieszczony na szczycie statecznika pionowego, wyżej niż w klasycznym układzie. Dzięki temu pozostaje poza częścią zaburzonego przepływu powietrza za kadłubem i ładunkiem. Rozwiązanie wspiera sterowność dużej, obciążonej maszyny, choć zwiększa jej wysokość i komplikuje obsługę naziemną.
Najłatwiej rozpoznać ciężki transportowiec po kilku cechach:
- Wysokie skrzydła zwiększają prześwit pod kadłubem i silnikami.
- Usterzenie T znajduje się wysoko nad kadłubem i pomaga zachować właściwości sterowe dużej maszyny.
- Masywny kadłub tworzy przestrzeń dla pojazdów, palet i ładunków wielkogabarytowych.
- Wysokie, wielokołowe podwozie rozkłada ciężar na większą powierzchnię nawierzchni.
Dobrym przykładem jest C-5 Galaxy, w którym układ skrzydeł, kadłuba, podwozia i ramp wynika bezpośrednio z funkcji transportowej. Nie chodzi tu o aerodynamikę oderwaną od zastosowania, lecz o połączenie wymagań lotu z logistyką.
Jak działa system ramp i podwozia?
Wojskowy transportowiec może mieć rampę dziobową, tylną albo obie jednocześnie. Rampa dziobowa powstaje po otwarciu przedniej części kadłuba, a tylna opuszcza się za ogonem. W maszynie wyposażonej w oba rozwiązania możliwy jest załadunek przelotowy – pojazd wjeżdża z jednej strony i opuszcza samolot drugą.
Niektóre konstrukcje wykorzystują hydrauliczne „klękanie” podwozia. Mechanizm zmienia położenie wybranych goleni i obniża przednią część kadłuba. Próg rampy znajduje się wtedy niżej, a pojazd pokonuje łagodniejszy podjazd. Zmniejsza się kąt rampy, co ułatwia wprowadzanie ciężkiego sprzętu, ale sama konstrukcja podwozia staje się cięższa i bardziej złożona.
Załadunek pojazdu przebiega w uproszczeniu w następującej kolejności:
- Podwozie zostaje ustawione w położeniu umożliwiającym obniżenie progu rampy.
- Przednia lub tylna rampa zostaje opuszczona, a jej powierzchnia łączy ładownię z płytą lotniska.
- Pojazd wjeżdża do środka po rampie i zostaje ustawiony w wyznaczonym miejscu.
- Ładunek jest unieruchamiany na podłodze przystosowanej do dużych obciążeń.
Wielokołowe podwozie rozkłada masę samolotu na większej liczbie punktów podparcia. Ogranicza to nacisk jednostkowy na nawierzchnię i zwiększa możliwości korzystania z lotnisk, które nie mają parametrów typowych dla dużych portów cywilnych.
Wojskowy transportowiec a cywilny samolot cargo
Obie klasy maszyn przewożą ciężkie ładunki, ale projektuje się je z myślą o innych warunkach pracy. Samolot cywilny zwykle korzysta z przygotowanej infrastruktury, standaryzowanych palet i kontenerów oraz urządzeń obsługi lotniskowej. Transportowiec wojskowy musi często przyjąć pojazd bezpośrednio z płyty lotniska i działać tam, gdzie zaplecze techniczne jest ograniczone.
| Cecha | Samolot wojskowy | Samolot cywilny |
|---|---|---|
| Rampa | Może mieć rampę dziobową i tylną do wprowadzania pojazdów | Najczęściej korzysta z bocznych drzwi cargo i urządzeń lotniskowych |
| Podwozie | Wielokołowe, czasem z możliwością zmiany wysokości kadłuba | Zwykle dostosowane do utwardzonych pasów i standardowej obsługi |
| Skrzydła | Często wysoko umieszczone dla większego prześwitu | Układ zależy od konstrukcji, często stosuje się niższe położenie skrzydeł |
| Przeznaczenie | Przerzut pojazdów, sprzętu, żołnierzy i zaopatrzenia w zmiennych warunkach | Przewóz palet, kontenerów i ładunków między przygotowanymi lotniskami |
Forma podporządkowana logistyce
Wojskowy samolot transportowy wygląda inaczej niż maszyna pasażerska, ponieważ realizuje inne zadanie. Wysokie skrzydła zapewniają prześwit, usterzenie T wspiera sterowność przy dużej masie, rampy skracają obsługę ładunku, a wielokołowe podwozie pomaga przenosić ciężar na nawierzchnię o różnych parametrach.
Od kształtu nosa po sposób rozmieszczenia kół każdy element jest kompromisem między masą, wytrzymałością i możliwościami operacyjnymi. Właśnie dlatego odpowiedź na pytanie, jak działa samolot transportowy wojskowy, zaczyna się nie od komfortu lotu, lecz od jego funkcji jako latającego magazynu.
